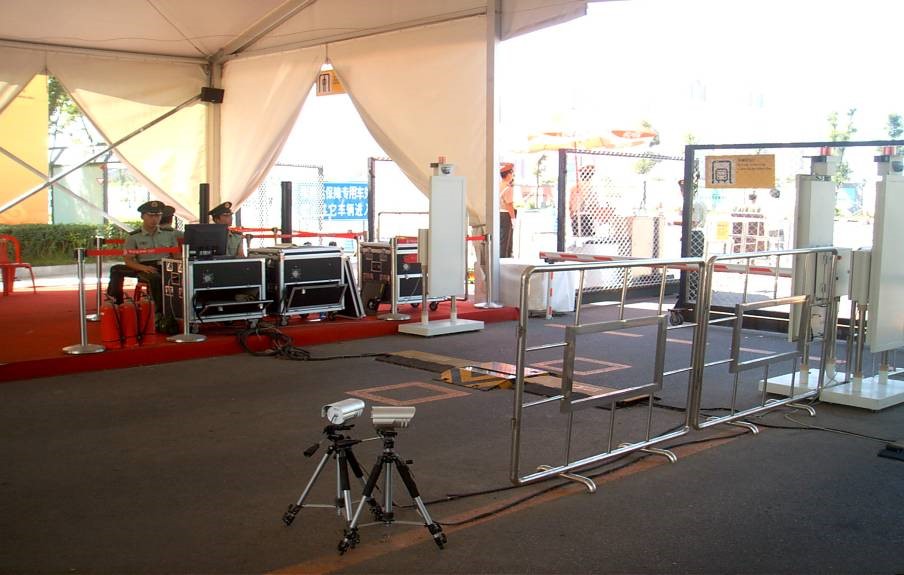

現場安裝實體圖

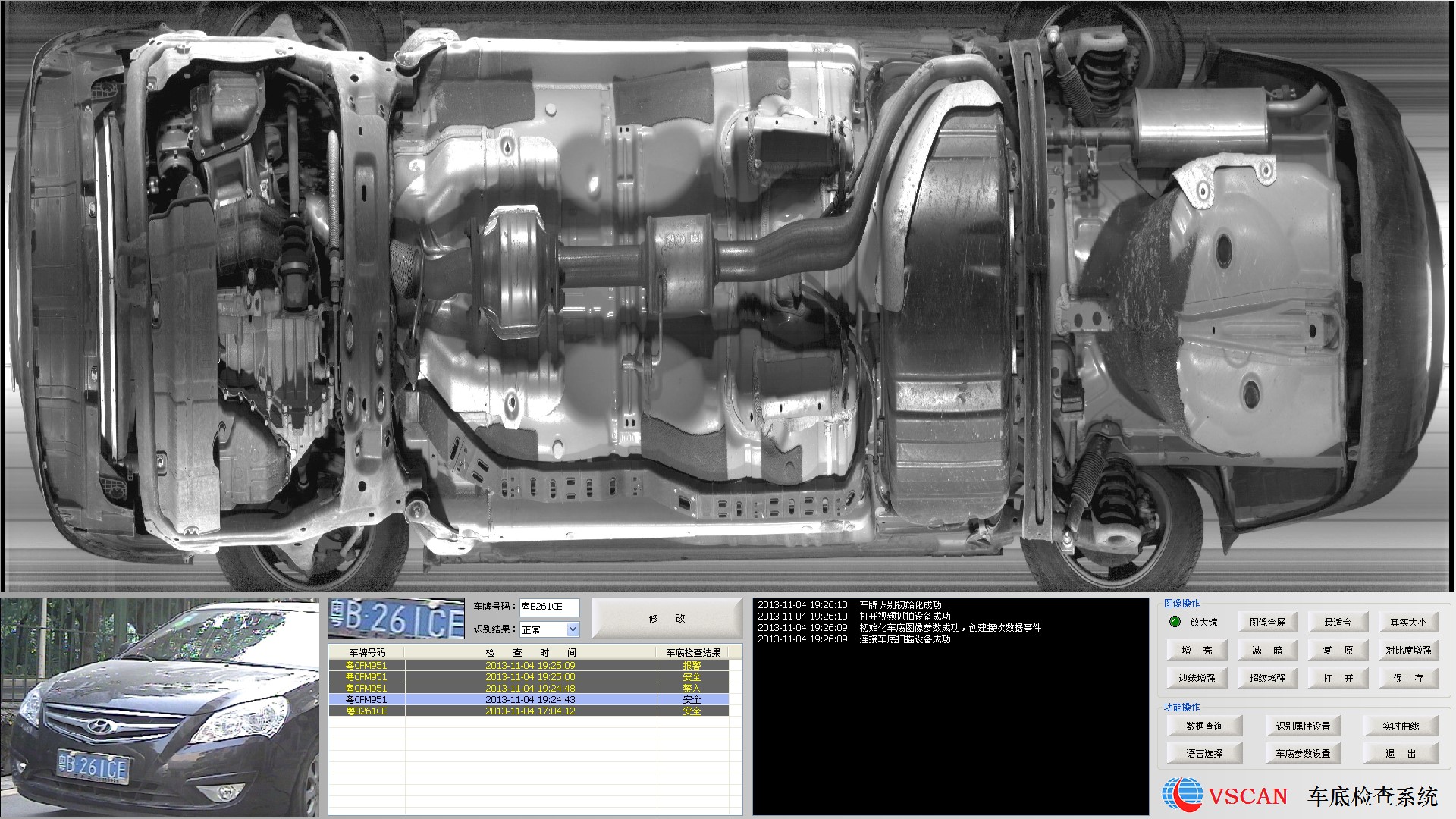

軟件界面圖片

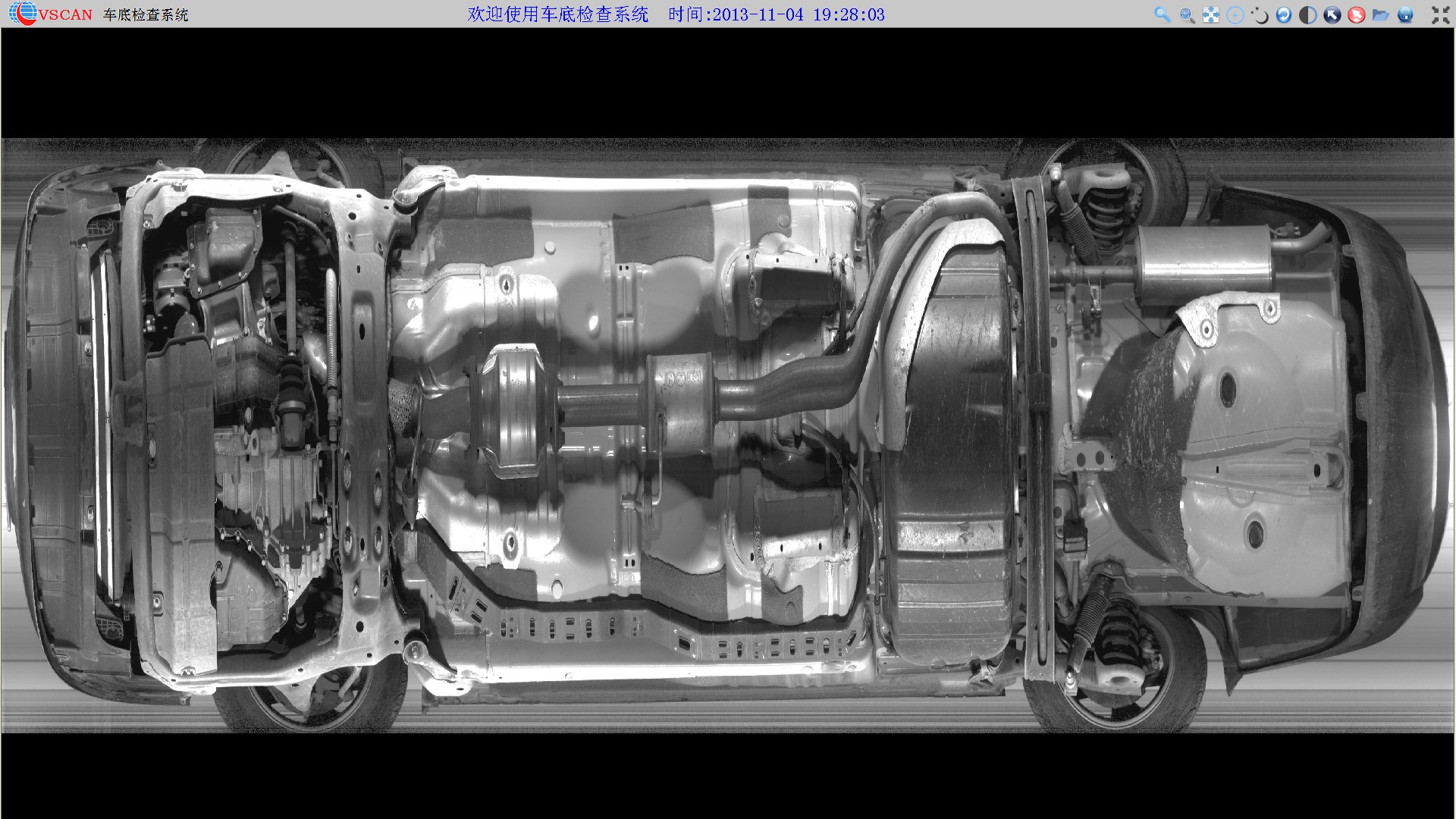

車底掃描圖片

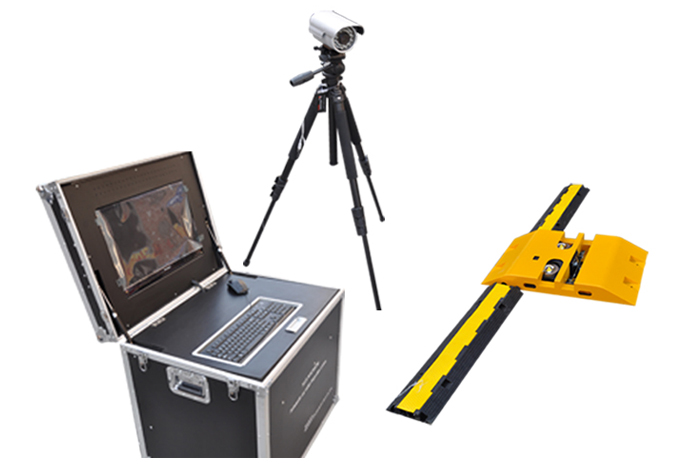

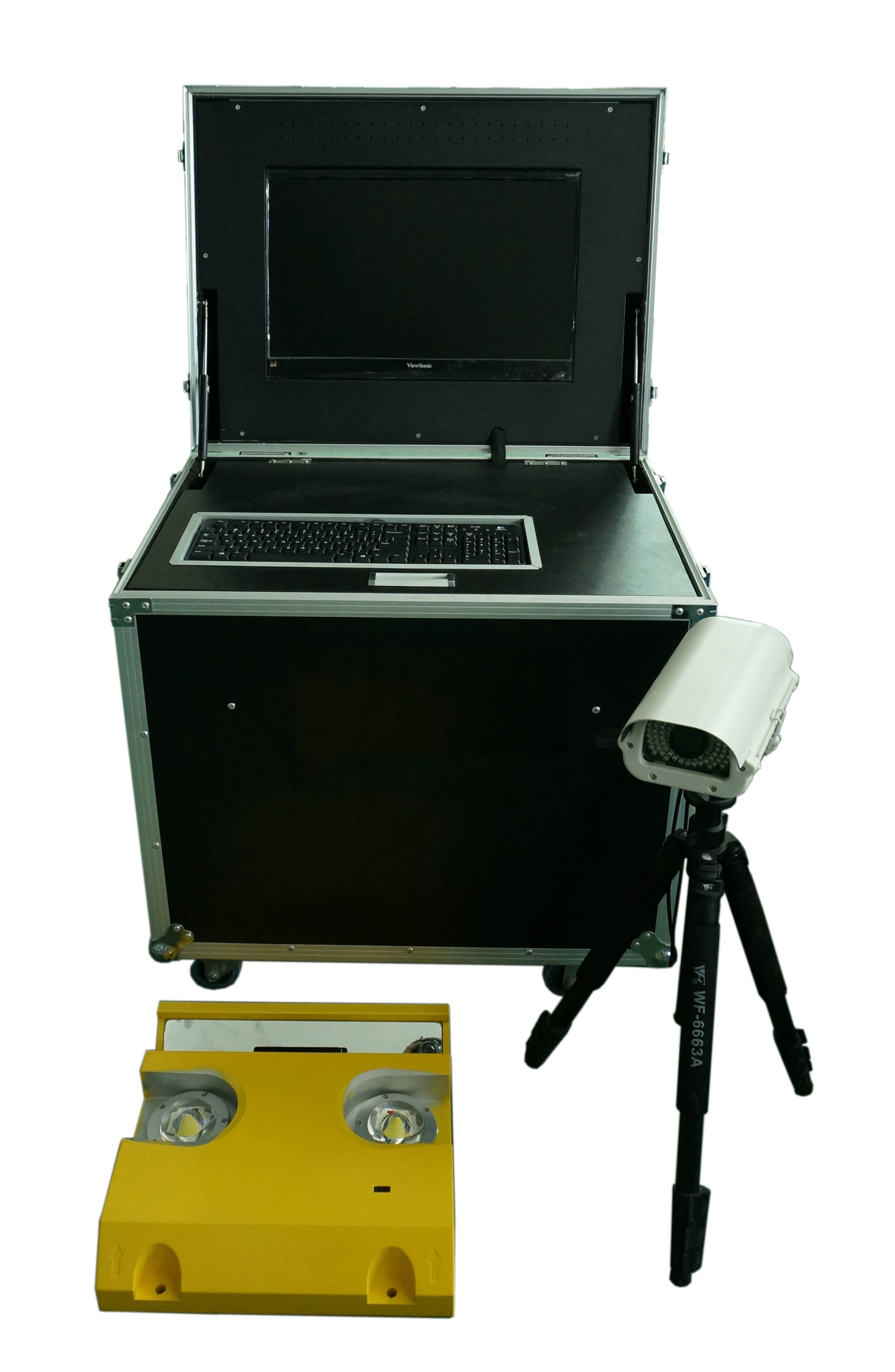

車底設備圖片

      車底安全檢查系統主要檢測各種車輛底部，能夠快速準確的找出藏匿在車底的違禁物品和非法偷渡、走私人員，比傳統車底檢查鏡更快更準確，大大提高了車輛安全檢查的速度和準確度，減少人力資源的投入。
應用范圍：
1、機場、監獄、海關等政府部門，及大型公共場合停車場出入口用于檢查進出車輛是否有違禁物品。
2、大型活動、會展進出入口處對于車輛進行安全檢查。
3、用于安檢、防爆、部隊車輛底部的安全檢查。
一、系統軟件：
1、采用黑白線陣CCD掃描技術動態方式成像；
2、掃描分辨率：2048線CCD
3、底盤存儲或載入時間：﹤1秒；
4、車底圖像顯示方式：大幅面橫向顯示；
5、底盤圖像存儲格式：標準BMP圖像格式或JPEG；
6、系統界面語言：可定制；
7、顯示分辨率：適應各種顯示分辨率；
8、車底圖像數據傳輸接口：網絡RJ45；
9、場景圖像顯示：≥1路；
10、圖像檢索功能檢驗： 能按日期、時間、車牌號等信息檢索以存儲的車底及車牌圖像。
11、車底圖像分辨率：12000×6144
12、車底圖像自動拍攝：當車輛以1-65km/h的速度通過車底掃描儀時，車輛經過之后，系統在1S內顯示該圖像，當車輛在車底掃描儀圖像采集區域內靜止一定時間后再繼續通過車底掃描儀后，車底圖像顯示完整。
13、圖像自動存儲、刪除功能：保存不少于1萬張圖片，對于過期的圖片自動刪除。
14、圖像質量調整功能：可生產對車底或車牌圖像進行飽和度、對比度、均衡、銳化調整；并進行放大縮小處理，且放大倍數達16級，并可對局部進行放大顯示。
二：車底圖像掃描儀、控制設備及環境適應性
1、掃描方式：全自動，非外部觸發條件掃描方式
2、最大掃描速率：18kHz
3、檢測車速：1-60km/h,建議≤30km/h；
4、視場角度：170度
5、掃描儀數據線：10 米；（可定制長度）
6、輔助照明：160W
6、照明組件：兩顆單體密封LED面光源；壽命：50000h

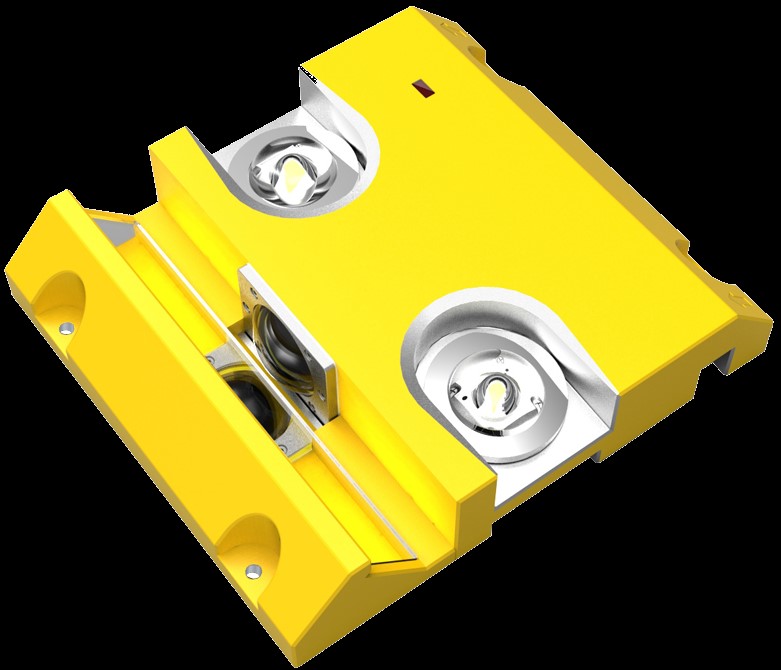

7、車底圖像掃描儀：采用獨有的開放式寬視場車底圖像采集技術設計
8、承載重量：大于15T
9、防水等級：IP68滿足全天候工作
10、掃描裝置重量：28KG
11、掃描裝置體積：450×400×88mm
12、通信接口：RJ45
13、存儲溫度：-40°~+75°
14、工作溫度：-10°~+60°
15、工作電壓：110－240V AC,50－60HZ
16、內置后備電源：不接通交流電狀態下，設備可通過UPS后備電源工作（選配）
三、系統主機服務器及顯示器：
1、顯示器：22寸真彩液晶顯示器
2、CPU：INTEL 酷睿四核處理器
3、主板：專用主板
4、內存：DDR3，大于2GB
5、硬盤：500G高速硬盤
6、顯卡：DDR3、192BIT獨立圖形卡
7、外觀：鋁合金復合材質
8、工作電壓：AC220V  50/60Hz
9、工作電流：3A
10、數據傳輸線纜長度：10m
四、車牌識別系統（僅限國內）
1、標配1路車牌識別模塊，可以選配擴展到2路或多路；
2、單字符識別準確率 ：≥99%；
3、平均識別時間：<20ms；
4、整牌識別準確率：≥95%
5、車牌圖像允許水平傾斜角度：-10 ~ +10 度；
6、字符（漢字除外）識別準確率：≥93%
7、視頻信噪比＞48db
